32.11 ScrollPane

Ein sehr nützliches Dialogelement, das mit der Version 1.1 des JDK eingeführt wurde, ist ScrollPane, ein Container für automatisches horizontales und vertikales Scrolling. Ein ScrollPane ist von der Funktion her einem Panel ähnlich und kann wie jedes andere Dialogelement innerhalb eines Fensters verwendet werden. ScrollPane unterscheidet sich allerdings durch zwei wichtige Eigenschaften von einem gewöhnlichen Panel:

Die innerhalb von ScrollPane angezeigte Komponente arbeitet dabei immer mit der virtuellen Ausgabefläche und merkt nichts von eventuellen Größenbeschränkungen auf dem Bildschirm. Falls die benötigte Ausgabefläche größer ist als die anzeigbare, blendet ScrollPane automatisch die erforderlichen Schieberegler ein, um das Dialogelement horizontal und vertikal verschieben zu können.
 Hinweis

Zur Instanzierung eines ScrollPane stehen zwei Konstruktoren zur Verfügung:

public ScrollPane()

public ScrollPane(int scrollbarDisplayPolicy)
java.awt.ScrollPane

Der Parameter scrollbarDisplayPolicy definiert die Strategie zur Anzeige der Schieberegler entsprechend den in Tabelle 32.2 aufgelisteten Konstanten.

Konstante Bedeutung
ScrollPane.SCROLLBARS_AS_NEEDED Die Schieberegler werden genau dann angezeigt, wenn es erforderlich ist, wenn also mehr Platz benötigt wird, als zur Anzeige zur Verfügung steht.
ScrollPane.SCROLLBARS_ALWAYS Die Schieberegler werden immer angezeigt.
ScrollPane.SCROLLBARS_NEVER Die Schieberegler werden nie angezeigt, und der Bildschirmausschnitt kann nur vom Programm aus verschoben werden.

Tabelle 32.2: Konstanten zur Anzeige der Schieberegler in ScrollPane

Nach der Konstruktion des ScrollPane wird die aus Container geerbte Methode add aufgerufen, um eine Komponente hinzuzufügen. Im Gegensatz zu anderen Containern sollte add hier lediglich einmal aufgerufen werden, denn ScrollPane kann nur ein einziges Element aufnehmen. Soll ein komplexer Dialog mit vielen Elementen dargestellt werden, so müssen diese in ein Panel verpackt und dann gemeinsam an add übergeben werden.

Nach dem Einfügen einer Komponente kann die Methode setSize aufgerufen werden, um die sichtbare Größe des ScrollPane festzulegen. Die sichtbare Größe ist die Größe, in der das ScrollPane dem Fenster erscheint, in das es eingebettet wurde. Der dadurch definierte Ausschnitt aus dem virtuellen Ausgabebereich wird als Viewport bezeichnet.

Die Größe des virtuellen Ausgabebereichs wird dagegen durch das mit add eingefügte Element selbst festgelegt. Es überlagert dazu getPreferredSize und gibt so die gewünschten Abmessungen an den Aufrufer zurück. Die Methode getPreferredSize spielt eine wichtige Rolle bei der automatischen Anordnung von Dialogelementen mit Hilfe eines Layoutmanagers. Sie wird aufgerufen, wenn ein Container wissen will, wieviel Platz eine Komponente innerhalb eines Bildschirmlayouts belegt. Wir werden in Kapitel 33 noch einmal auf getPreferredSize zurückkommen. Abbildung 32.11 faßt die bisherigen Ausführungen zusammen.

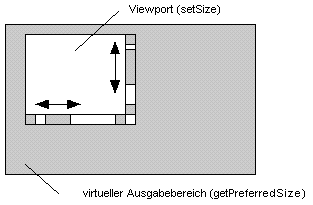

Abbildung 32.11: ViewPort und virtueller Ausgabebereich beim ScrollPane

Die Klasse ScrollPane stellt einige Methoden zur Verfügung, mit denen die Darstellung und Reaktion der Schieberegler beeinflußt werden kann:

public Adjustable getHAdjustable()
public Adjustable getVAdjustable()
java.awt.ScrollPane

Mit getHAdjustable wird ein Objekt beschafft, das den Zugriff auf den horizontalen Schieberegler ermöglicht, und mit getVAdjustable eines für den vertikalen Schieberegler. Das Interface Adjustable wurde bereits beim Scrollbar vorgestellt, es abstrahiert den Zugriff auf einen Schieberegler. Da die meisten Eigenschaften der Schieberegler bereits von ScrollPane voreingestellt werden, sollte sich das eigene Programm darauf beschränken, durch Aufruf von setUnitIncrement die Schrittweite der Schieberegler einzustellen.

Des weiteren gibt es einige Methoden für den Zugriff auf den Viewport und seine Position innerhalb des virtuellen Ausgabebereichs:

public Dimension getViewportSize()

public void setScrollPosition(int x, int y)

public Point getScrollPosition()
java.awt.ScrollPane

getViewportSize liefert die aktuelle Größe des Viewports. Mit getScrollPosition kann die Position desjenigen Punktes der virtuellen Ausgabefläche ermittelt werden, der gerade in der linken oberen Ecke des Viewports angezeigt wird. Mit setScrollPosition kann der Viewport vom Programm verschoben werden. Die übergebenen Werte müssen dabei zwischen 0,0 und der jeweils maximalen Größe des virtuellen Ausgabebereichs minus der Größe des Viewports liegen.

Wir wollen ein einfaches Beispiel konstruieren, das die Anwendung von ScrollPane demonstriert. Dazu soll ein Programm geschrieben werden, das eine Liste aller Systemfarben mit ihrer Bezeichnung und einer Farbprobe auf dem Bildschirm ausgibt. Da es insgesamt 26 verschiedene Systemfarben gibt, soll das Programm jeweils nur einen kleinen Ausschnitt darstellen, der vom Anwender verschoben werden kann.

Zur Erstellung des Programms gehen wir in drei Schritten vor:

Der nachfolgende Quellcode enthält alle drei Klassen und zeigt, wie sie zusammenarbeiten:

001 /* Listing3216.java */
002
003 import java.awt.*;
004 import java.awt.event.*;
005
006 class NamedSystemColors
007 {
008   String[]      names;
009   SystemColor[] colors;
010
011   public NamedSystemColors()
012   {
013     names  = new String[SystemColor.NUM_COLORS];
014     colors = new SystemColor[SystemColor.NUM_COLORS];
015     names [ 0] = "desktop";
016     colors[ 0] = SystemColor.desktop;
017     names [ 1]= "activeCaption";
018     colors[ 1] = SystemColor.activeCaption;
019     names [ 2] = "activeCaptionText";
020     colors[ 2] = SystemColor.activeCaptionText;
021     names [ 3] = "activeCaptionBorder";
022     colors[ 3] = SystemColor.activeCaptionBorder;
023     names [ 4] = "inactiveCaption";
024     colors[ 4] = SystemColor.inactiveCaption;
025     names [ 5] = "inactiveCaptionText";
026     colors[ 5] = SystemColor.inactiveCaptionText;
027     names [ 6] = "inactiveCaptionBorder";
028     colors[ 6] = SystemColor.inactiveCaptionBorder;
029     names [ 7] = "window";
030     colors[ 7] = SystemColor.window;
031     names [ 8] = "windowBorder";
032     colors[ 8] = SystemColor.windowBorder;
033     names [ 9] = "windowText";
034     colors[ 9] = SystemColor.windowText;
035     names [10] = "menu";
036     colors[10] = SystemColor.menu;
037     names [11] = "menuText";
038     colors[11] = SystemColor.menuText;
039     names [12] = "text";
040     colors[12] = SystemColor.text;
041     names [13] = "textText";
042     colors[13] = SystemColor.textText;
043     names [14] = "textHighlight";
044     colors[14] = SystemColor.textHighlight;
045     names [15] = "textHighlightText";
046     colors[15] = SystemColor.textHighlightText;
047     names [16] = "textInactiveText";
048     colors[16] = SystemColor.textInactiveText;
049     names [17] = "control";
050     colors[17] = SystemColor.control;
051     names [18] = "controlText";
052     colors[18] = SystemColor.controlText;
053     names [19] = "controlHighlight";
054     colors[19] = SystemColor.controlHighlight;
055     names [20] = "controlLtHighlight";
056     colors[20] = SystemColor.controlLtHighlight;
057     names [21] = "controlShadow";
058     colors[21] = SystemColor.controlShadow;
059     names [22] = "controlDkShadow";
060     colors[22] = SystemColor.controlDkShadow;
061     names [23] = "scrollbar";
062     colors[23] = SystemColor.scrollbar;
063     names [24] = "info";
064     colors[24] = SystemColor.info;
065     names [25] = "infoText";
066     colors[25] = SystemColor.infoText;
067   }
068
069   public int getSize()
070   {
071     return SystemColor.NUM_COLORS;
072   }
073
074   public String getName(int i)
075   {
076     return names[i];
077   }
078
079   public SystemColor getColor(int i)
080   {
081     return colors[i];
082   }
083 }
084
085 class SystemColorViewer
086 extends Canvas
087 {
088   NamedSystemColors colors;
089
090   public SystemColorViewer()
091   {
092     colors = new NamedSystemColors();
093   }
094
095   public Dimension getPreferredSize()
096   {
097     return new Dimension(150,16 + colors.getSize() * 20);
098   }
099
100   public void paint(Graphics g)
101   {
102     for (int i = 0; i < colors.getSize(); ++i) {
103       //Rahmen für Farbbox
104       g.setColor(Color.black);
105       g.drawRect(10,16+20*i,16,16);
106       //Farbbox
107       g.setColor(colors.getColor(i));
108       g.fillRect(11,17+20*i,15,15);
109       //Bezeichnung
110       g.setColor(Color.black);
111       g.drawString(colors.getName(i),30,30+20*i);
112     }
113   }
114 }
115
116 public class Listing3216
117 extends Frame
118 {
119   public static void main(String[] args)
120   {
121     Listing3216 wnd = new Listing3216();
122     wnd.setLocation(200,100);
123     wnd.setVisible(true);
124   }
125
126   public Listing3216()
127   {
128     super("ScrollPane");
129     setBackground(Color.lightGray);
130     //ScrollPane
131     ScrollPane sc = new ScrollPane(
132        ScrollPane.SCROLLBARS_AS_NEEDED
133     );
134     sc.add(new SystemColorViewer());
135     sc.getVAdjustable().setUnitIncrement(1);
136     sc.getHAdjustable().setUnitIncrement(1);
137     sc.setSize(200,200);
138     add(sc);
139     //Window-Listener
140     addWindowListener(new WindowClosingAdapter(true));
141     //Dialogelement anordnen
142     pack();
143   }
144 }
 		Listing3216.java
Listing 32.16: Verwendung der Klasse ScrollPane

Die paint-Methode von SystemColorViewer ist etwas ineffizient, denn sie gibt bei jedem Aufruf den gesamten Inhalt der virtuellen Ausgabefläche komplett aus. Eine bessere Implementierung würde zuvor die Position und Größe der Clipping-Region abfragen und nur diesen Bereich aktualisieren. Die Clipping-Region enthält dabei einen Bereich, dessen Größe und Lage exakt dem aktuellen Viewport entspricht.
 Tip

Ein Probelauf des Programms ergibt folgende Ausgabe:

Abbildung 32.12: Verwendung von ScrollPane
